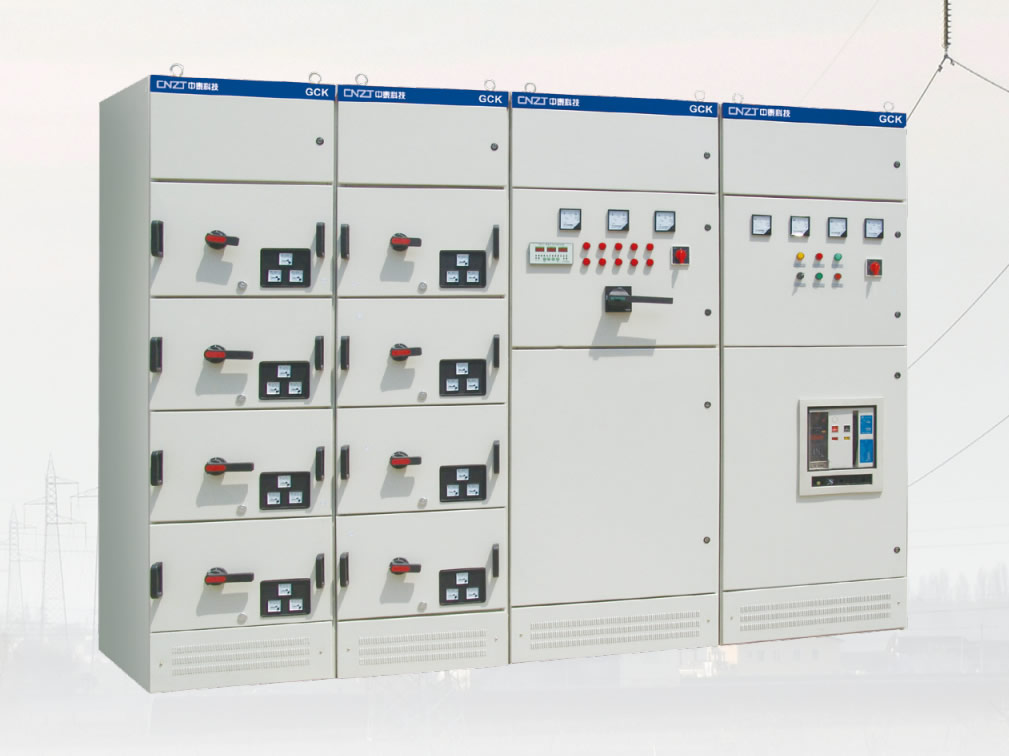

GCK 低壓抽出式開關柜

概述

GCK系列低壓抽出式開關柜，適用于所有發電、配電和電力系統使用的場合，如：電力系統、石油化工、工礦企業、民用建筑等等。

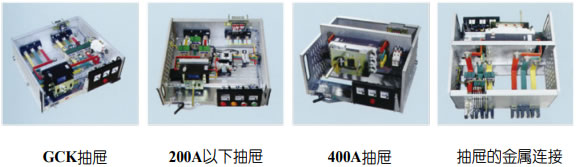

GCK系列采用柜架結構組裝，結構靈活，柜內可裝不同的標準元器件，以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進機構，工作位置明顯，操作輕便、可靠。

本產品符合IEC60439-1, GB/T7251.12-2013, GB/T7251.3-2017和JB/T9661等標準。

正常使用環境

● 周?chē)諝鉁囟炔桓哂?+40℃，不低于-5 ℃，并且24小時內其平均溫度不高于+35℃。
● 天氣條件，空氣清潔，相對濕度在*高溫度為+40℃時不超過50 % ,在較低溫度時
● 允許有較高的相對濕度，例如+ 20℃時為90 % ,但應考慮到由于溫度變化，有可能
● 會偶然地產生適度的凝露。海拔高度不超過2000米。
● 本產品適用于以下溫度的運輸和儲存過程：- 25℃至+55℃的范圍之間，在短時間
● 內(不超過24小時)可達+70℃：, 在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

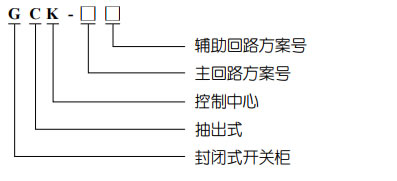

型號含義

產品特點

技術參數

額定電壓	額定絕緣電壓Ui	690V AC
	額定工作電壓UE	380V AC
	過電壓類別	Ⅲ
	污染等級	3
	額定頻率	50/60Hz
額定電流	主母線額定電流le	至6300A
	額定峰值耐受電流Ipk	至100kA
	額定短時耐受電流lew	至100kA
	配電母線額定電流Ie	至1600A

其它說明

GCK系列柜的基本部分為帶有20mm間隔模數孔的型材骨架，所有框架零件均為免維修型。GCK系列柜為全封閉外殼，防護等級為IP40。柜底部提供底板，電纜出線口可設有阻燃、絕緣的法蘭板。門板和外殼可按需要裝配單個/多個通風口，頂板為全通風型。GCK柜有大電流單元，又有小電流多回路單元；同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾；結構緊湊，組裝靈活，布局合理，排列整齊，占地面積少；結構牢固，連鎖可靠，**度高，功能齊全；操作簡便，互換性能良好，短時耐受電流大。此產品可設計具有滿足與計算機接口相連，實現電力在線集中監測與控制的功能。
